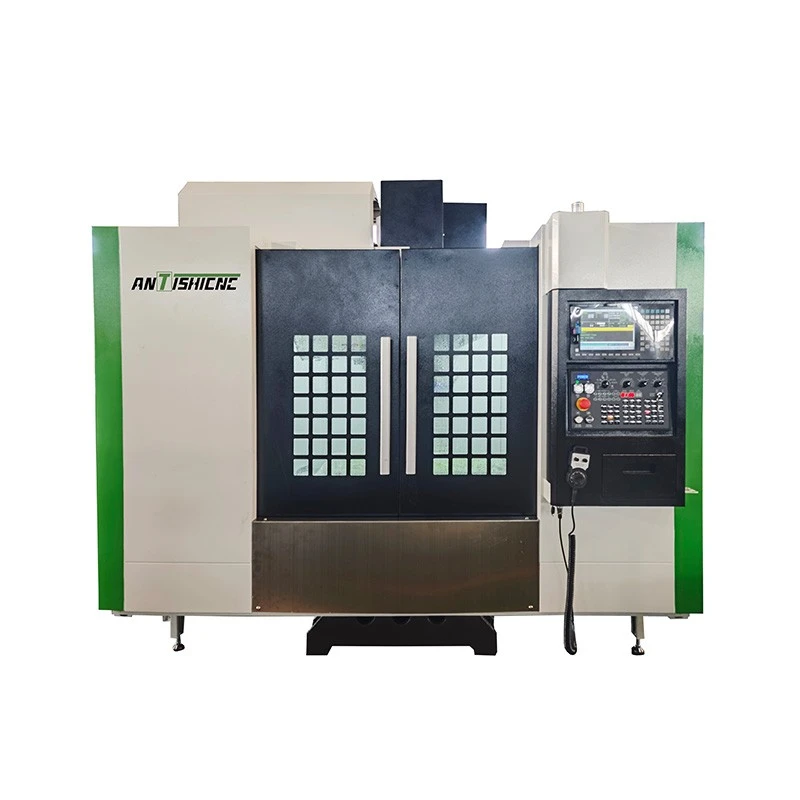

VMC650

Mit einer schrittlosen und automatischen Geschwindigkeitsänderung liefern sie ein hohes Drehmoment bei niedrigen Geschwindigkeiten, ideal für tiefe Schnitte und große - -Durchmesser -Lochbearbeitung. Die vertikale Rahmenstruktur sorgt für eine stabile Bewegung: Spalte {- festes Bett, z - Achsen -Kopfstockbewegung, y - Achsenwagen und X - Achsenarbeitstable Traversal.

Konstruiert mit Yunnan High - Stärke Gusseisenkomponenten (Harzsand - gegossen, doppelt - für Stressabbau gealtert und optimiert über SW/ANSYS, die VMC650 CNC -Fräsmaschine bot eine außergewöhnliche Starrheit, um das Schneiden von -}}}}}}}}}}} -Deformationen zu widerstehen. Zu den wichtigsten Verbesserungen gehören die linearen Precision -Roller -Leitfäden, direkte - gekoppelte Servosmotoren mit hohen - Pitch -Kugelschrauben und eine Taiwan - hergestellte Spindel mit P4 -Lagern für überlegene Genauigkeit.

Ausgestattet mit einer Scheibe - Typ -Toolmagazin, effiziente Kühlsysteme, pneumatischer Schutz und zentraler Schmiermittel. Diese Maschinen sorgen für zuverlässige, hoch - Leistungsbetrieb. Antishicnc VMC650 wird häufig in Luft- und Raumfahrt-, Militär-, Automobil- und Elektronikindustrien verwendet und kombiniert vielseitig, Präzision und Haltbarkeit für umfassende Bearbeitungsbedürfnisse.

Technische Spezifikation|Modell

Einheit

VMC650

Tabellengröße (Länge*Breite)

mm

900*400

Maximales Ladegewicht

kg

600

Nummer - Breite x Distanz

mm

3-16-120

X/y/z Reise

mm

650/400/500

Max .distanz von spindelnase nach
Tischfläche

mm

100-600

Spindel -Zentrum zur Z -Achsenführung Oberfläche

mm

481

Spindelmotorleistung

KW

7.5

Max. Spindelgeschwindigkeit

Drehzahl

12000

Spindelverjüngung

BT40/φ150

3 Achse schnelle Geschwindigkeit

mm/min

24000

Fütterungsgeschwindigkeit

mm/min

1-16000

ATC -Kapazität

/

BT40-24T

Maximaler Werkzeugdurchmesser

mm

Φ78/Φ112

Maximale Werkzeuglänge

mm

300

Maximales Werkzeuggewicht

kg

8

ATC -Typ

/

Datentyp

Positionierungsgenauigkeit

mm

±0.008

Wiederholbarkeitsgenauigkeit

mm

±0.006

CNC -System

Syntec 22ma

Maschinengröße (l*w*h)

mm

2200×2200×2350

Maschinengewicht

Kg

3800

NEIN.

Standardkonfiguration

Spezifikation

Herkunft / Marke

1

Steuerungssystem

Syntec 22ma

Taiwan

2

Mechanische Spindel

Gürtel BT40-Ø120

Zellen/ Yucheng (Taiwan)

3

X - Achsenkugelschraube

R32-12/16

Hiwin / PMI (Taiwan)

4

Y - Achsenkugelschraube

R32-12/16

Hiwin / PMI (Taiwan)

5

Z - Achsenkugelschraube

R32-12/16

Hiwin / PMI (Taiwan)

6

X - Achse lineare Führung

2 × 35 mm Roller schwere - Dienst

Hiwin / PMI (Taiwan)

7

Y - Achse lineare Führung

2 × 35 mm Roller schwere - Dienst

Hiwin / PMI (Taiwan)

8

Z - Achse lineare Führung

2 × 35 mm Roller schwere - Dienst

Hiwin / PMI (Taiwan)

9

Winkelkugellager

-

Nachi / FAG / NSK (Japan / Deutschland)

10

Ball - Schraube Pre - Spannungsmutter

Ysr

Yins (Taiwan)

11

Zentralisierte Auto - Schmierung

Volumentyp

Baoteng

12

Pneumatisches System

-

Airtac (Taiwan)

13

Beleuchtungssystem

Arbeitslampe

Lokale Beschaffung

14

Werkzeug -Unclamp -Zylinder

Booster -Typ

Airtac / Shangpin / Zhenshang (Taiwan)

15

Elektrische Komponenten

-

Schneider

16

Wärme - Austauschkühleinheit für Kabinett austauschen

-

China - gemacht

17

Innenburgenweg Cover

Stahl - Helm Teleskop

Haidong -Blech

18

Vollständig - geschlossene äußere Abdeckung

Vollständiges Gehäuse (Fabrikfarbe)

Ameisen

19

Kühlmittelpistole

Wasserpistole

Ameisen

20

Disc - Typ -Toolmagazin Typ

BT40-24T

Okada

1

Kettentyp -Chipentferner (VMC850S/850/1060)

2

Kettentyp -Chipentferner (VMC1160/1260)

3

Kettentyp -Chipentferner (VMC1370)

4

Kettentyp -Chipentferner (VMC1380/1580)

5

Kettentyp -Chipentferner (VMC1890)

6

BT40 DIREKTIONIERTE BINDLE (12000 U / min) (VMC850S ~ VMC1370)

7

Spindle Central Outlet -Funktion (VMC850S/850)

8

Spindle Central Outlet -Funktion (VMC1060 ~ 1890)

9

4. Drehtisch φ250mm (Fanunc)
