Wie hoch ist der Vorschub einer Flachbettdrehmaschine?

Wie hoch ist der Vorschub einer Flachbettdrehmaschine?

Als Lieferant von Flachbettdrehmaschinen stoße ich oft auf Fragen von Kunden zu verschiedenen technischen Aspekten dieser Maschinen, und eine der am häufigsten gestellten Fragen betrifft die Vorschubgeschwindigkeit. In diesem Blog werde ich näher darauf eingehen, was die Vorschubgeschwindigkeit einer Flachbettdrehmaschine ist, welche Bedeutung sie hat, welche Faktoren sie beeinflussen und wie sie sich auf den gesamten Bearbeitungsprozess auswirkt.

Die Vorschubgeschwindigkeit verstehen

Der Vorschub einer Flachbettdrehmaschine bezeichnet die Geschwindigkeit, mit der sich das Schneidwerkzeug während des Bearbeitungsprozesses am Werkstück entlang bewegt. Sie wird typischerweise in Millimetern pro Umdrehung (mm/r) oder Zoll pro Umdrehung (ipr) gemessen. Vereinfacht ausgedrückt gibt es an, wie weit das Schneidwerkzeug bei jeder vollständigen Umdrehung des Werkstücks vorrückt.

Wenn die Vorschubgeschwindigkeit beispielsweise auf 0,2 mm/U eingestellt ist, bedeutet dies, dass sich das Schneidwerkzeug bei jeder vollen Umdrehung des Werkstücks 0,2 Millimeter entlang der Werkstückoberfläche bewegt. Diese Bewegung kann entweder in Längsrichtung (parallel zur Achse des Werkstücks) oder in Querrichtung (senkrecht zur Achse des Werkstücks) erfolgen.

Bedeutung der Vorschubgeschwindigkeit

Der Vorschub spielt eine entscheidende Rolle für die Qualität der bearbeiteten Oberfläche, die Effizienz des Bearbeitungsprozesses und die Standzeit des Werkzeugs.

Oberflächenbeschaffenheit

Eine geringere Vorschubgeschwindigkeit führt im Allgemeinen zu einer besseren Oberflächengüte. Wenn sich das Schneidwerkzeug langsam am Werkstück entlang bewegt, trägt es Material in kleineren Schritten ab und hinterlässt eine glattere Oberfläche. Dies ist besonders wichtig für Anwendungen, bei denen eine hochwertige Oberflächenbeschaffenheit erforderlich ist, beispielsweise bei der Herstellung von Präzisionskomponenten für die Luft- und Raumfahrtindustrie oder die Medizinindustrie.

Bearbeitungseffizienz

Andererseits kann eine höhere Vorschubgeschwindigkeit die Bearbeitungseffizienz deutlich steigern. Indem mit jeder Umdrehung des Werkstücks mehr Material abgetragen wird, kann die Gesamtbearbeitungszeit verkürzt werden. Eine zu starke Erhöhung der Vorschubgeschwindigkeit kann jedoch zu einer schlechten Oberflächengüte, erhöhten Schnittkräften und vorzeitigem Werkzeugverschleiß führen.

Werkzeuglebensdauer

Die Vorschubgeschwindigkeit beeinflusst auch die Lebensdauer des Schneidwerkzeugs. Eine angemessene Vorschubgeschwindigkeit stellt sicher, dass die Schnittkräfte gleichmäßig auf das Werkzeug verteilt werden, wodurch das Risiko von Werkzeugbruch und Verschleiß verringert wird. Wenn die Vorschubgeschwindigkeit zu hoch ist, kann es zu übermäßiger Belastung des Schneidwerkzeugs kommen, was zu schnellem Verschleiß und einer kürzeren Standzeit des Werkzeugs führt.

Faktoren, die die Vorschubgeschwindigkeit beeinflussen

Bei der Bestimmung der geeigneten Vorschubgeschwindigkeit für eine Flachbettdrehmaschine müssen mehrere Faktoren berücksichtigt werden.

Werkstückmaterial

Unterschiedliche Materialien weisen unterschiedliche Bearbeitbarkeitseigenschaften auf. Beispielsweise können weiche Materialien wie Aluminium im Allgemeinen höhere Vorschubgeschwindigkeiten tolerieren als harte Materialien wie Edelstahl oder Titan. Bei der Bearbeitung eines weichen Materials kann das Schneidwerkzeug das Material leichter entfernen, was einen schnelleren Vorschub ermöglicht. Im Gegensatz dazu erfordern harte Materialien eine langsamere Vorschubgeschwindigkeit, um übermäßigen Werkzeugverschleiß zu vermeiden und eine gute Oberflächengüte zu gewährleisten.

Material und Geometrie des Schneidwerkzeugs

Auch die Art des Schneidstoffs und dessen Geometrie beeinflussen die Vorschubgeschwindigkeit. Hartmetall-Schneidwerkzeuge können beispielsweise im Vergleich zu Schnellarbeitsstahlwerkzeugen höheren Schnittgeschwindigkeiten und Vorschüben standhalten. Darüber hinaus können Form und Größe des Schneidwerkzeugs, wie Spanwinkel und Spitzenradius, die Schnittkräfte und die Spanbildung beeinflussen, was wiederum Auswirkungen auf die optimale Vorschubgeschwindigkeit hat.

Maschinenfähigkeit

Die Leistung und Steifigkeit der Flachbettdrehmaschine selbst bestimmen die maximale Vorschubgeschwindigkeit. Eine leistungsstärkere und steifere Maschine kann höhere Vorschubgeschwindigkeiten bewältigen, ohne dass es zu übermäßigen Vibrationen oder Durchbiegungen kommt. Wenn die Maschine nicht in der Lage ist, eine hohe Vorschubgeschwindigkeit zu bewältigen, kann dies zu einer schlechten Bearbeitungsqualität und möglicherweise zu Schäden an der Maschine führen.

Berechnung der Vorschubgeschwindigkeit

Die Berechnung der geeigneten Vorschubgeschwindigkeit erfordert eine Kombination aus Erfahrung, Kenntnissen des Bearbeitungsprozesses und der Bezugnahme auf Bearbeitungshandbücher. Viele moderne Flachbettdrehmaschinen sind mit CNC-Systemen (Computer Numerical Control) ausgestattet, die die Vorschubgeschwindigkeit basierend auf den Eingabeparametern wie Werkstückmaterial, Schneidwerkzeugmaterial und der gewünschten Oberflächengüte automatisch berechnen und steuern können.

Für manuelle Vorgänge oder in Fällen, in denen eine Feinabstimmung des CNC-Systems erforderlich ist, können jedoch die folgenden allgemeinen Richtlinien verwendet werden:

1. Siehe Bearbeitungshandbücher: Diese Handbücher enthalten empfohlene Vorschubgeschwindigkeiten für verschiedene Kombinationen von Werkstückmaterialien und Schneidwerkzeugmaterialien. Sie sind eine wertvolle Ressource, um einen Ausgangspunkt für die Berechnung der Vorschubgeschwindigkeit zu erhalten.
2. Führen Sie Testschnitte durch: Bevor mit der Serienproduktion begonnen wird, empfiehlt es sich, Probeschnitte an einem Musterwerkstück durchzuführen. Durch Anpassen der Vorschubgeschwindigkeit und Beobachtung der Oberflächenbeschaffenheit, der Schnittkräfte und des Werkzeugverschleißes kann die optimale Vorschubgeschwindigkeit ermittelt werden.

Auswirkungen auf verschiedene Bearbeitungsvorgänge

Die Vorschubgeschwindigkeit hat unterschiedliche Auswirkungen auf verschiedene Bearbeitungsvorgänge auf einer Flachbettdrehmaschine.

Drehen

Bei Drehoperationen, bei denen das Schneidwerkzeug Material vom Außendurchmesser des Werkstücks abträgt, beeinflusst die Vorschubgeschwindigkeit die Durchmessergenauigkeit und die Oberflächengüte. Eine konstante Vorschubgeschwindigkeit ist entscheidend für die Erzielung eines gleichmäßigen Durchmessers über die gesamte Länge des Werkstücks.

Gegenüber

Bei Planbearbeitungen, bei denen die Stirnfläche des Werkstücks bearbeitet wird, bestimmt die Vorschubgeschwindigkeit die Ebenheit und die Oberflächenbeschaffenheit der bearbeiteten Fläche. Ein richtiger Vorschub sorgt dafür, dass die Fläche gleichmäßig und glatt bearbeitet wird.

Gewindeschneiden

Beim Gewindeschneiden steht die Vorschubgeschwindigkeit in direktem Zusammenhang mit der Gewindesteigung. Der Vorschub muss genau auf die gewünschte Gewindesteigung abgestimmt sein. Jede Abweichung in der Vorschubgeschwindigkeit kann zu falschen Gewindeabmessungen führen.

Unsere Flachbettdrehmaschinen und Vorschubsteuerung

Als Lieferant vonFlachbettdrehmaschinenWir wissen, wie wichtig eine präzise Steuerung der Vorschubgeschwindigkeit ist. Unsere Flachbettdrehmaschinen sind mit fortschrittlichen CNC-Systemen ausgestattet, die eine genaue und flexible Steuerung der Vorschubgeschwindigkeit ermöglichen. Unabhängig davon, ob Sie einfache Komponenten oder komplexe Teile bearbeiten, können unsere Maschinen so programmiert werden, dass sie die optimale Vorschubgeschwindigkeit für beste Ergebnisse erzielen.

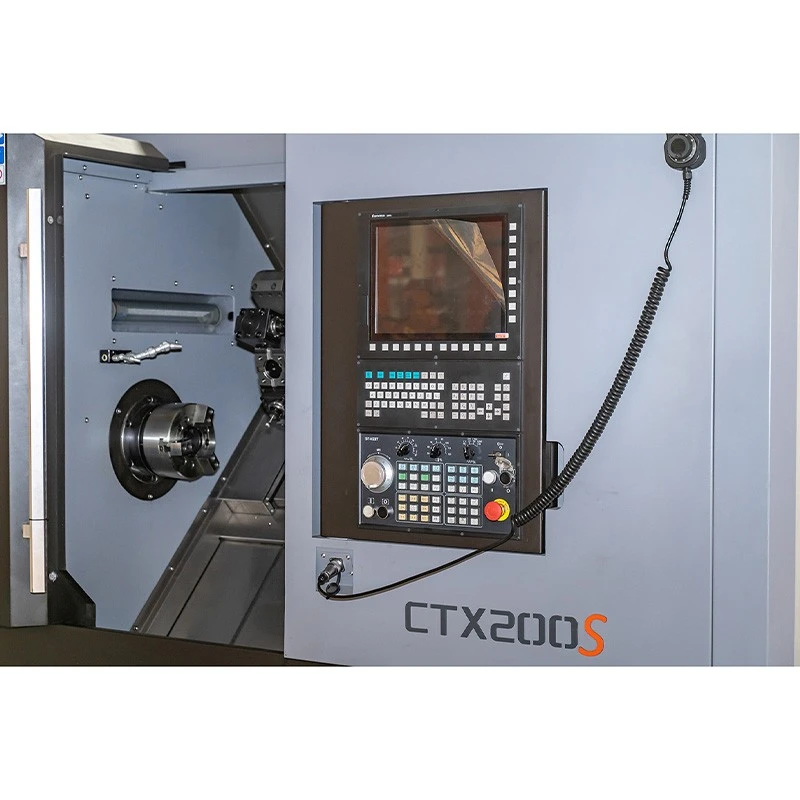

Zusätzlich zu unseren Standard-Flachbettdrehmaschinen bieten wir auch anHorizontale CNC-DrehmaschinenUndCNC-Dreh-Fräszentrum-Maschinendie noch erweiterte Funktionen für die Vorschubsteuerung und Bearbeitungsvorgänge bieten.

Abschluss

Die Vorschubgeschwindigkeit einer Flachbettdrehmaschine ist ein kritischer Parameter, der die Qualität, Effizienz und Werkzeuglebensdauer des Bearbeitungsprozesses beeinflusst. Durch das Verständnis der Faktoren, die die Vorschubgeschwindigkeit beeinflussen, sowie deren Berechnung und Steuerung können Hersteller ihre Bearbeitungsvorgänge optimieren und die besten Ergebnisse erzielen.

Wenn Sie auf der Suche nach einer hochwertigen Flachbettdrehmaschine sind oder Fragen zur Vorschubsteuerung und zu Bearbeitungsprozessen haben, laden wir Sie ein, mit uns für ein ausführliches Gespräch Kontakt aufzunehmen. Unser Expertenteam unterstützt Sie gerne bei der Auswahl der richtigen Maschine und bietet Ihnen die notwendige technische Unterstützung für Ihre spezifische Anwendung.

Referenzen

• „Machining Handbook“ – Ein umfassender Leitfaden zu Bearbeitungsprozessen und -parametern.
• „Tooling and Machining Encyclopedia“ – Bietet ausführliche Informationen zu Schneidwerkzeugen und Bearbeitungsvorgängen.
